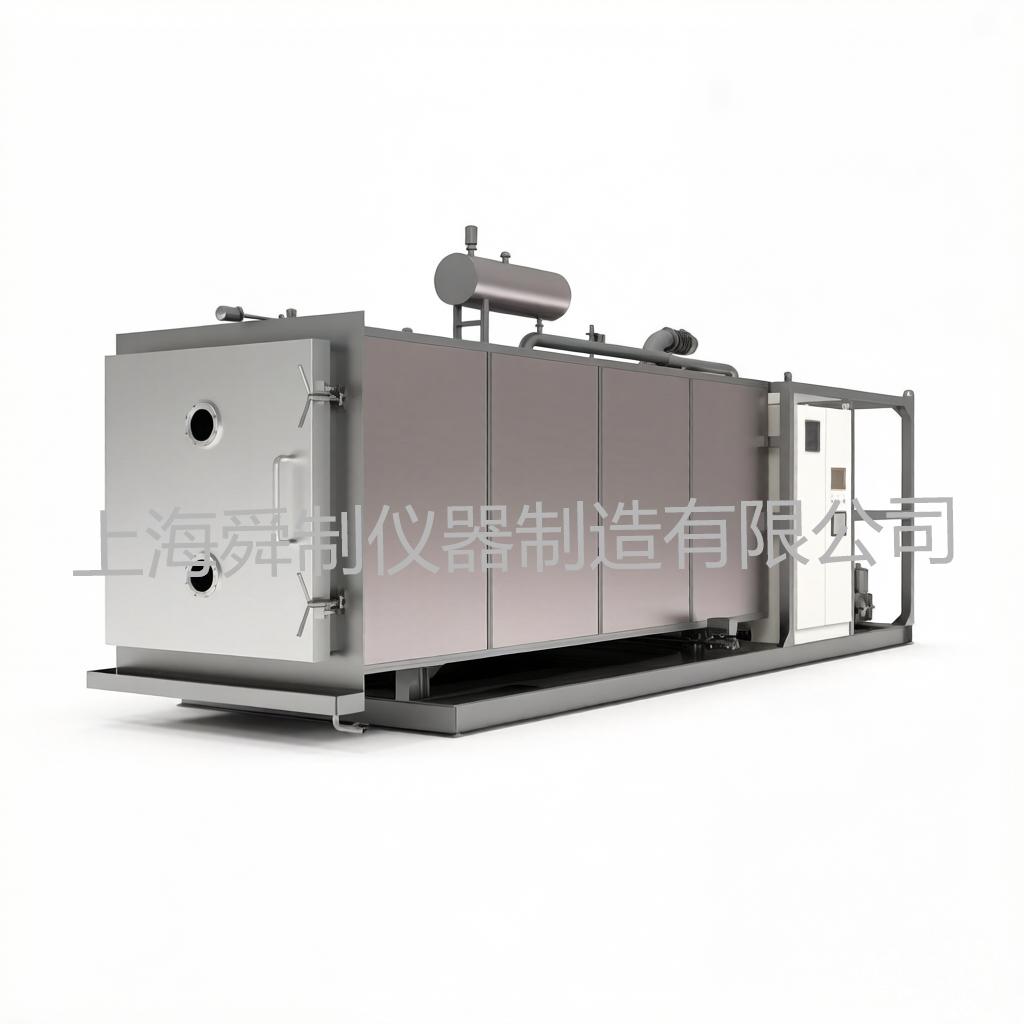

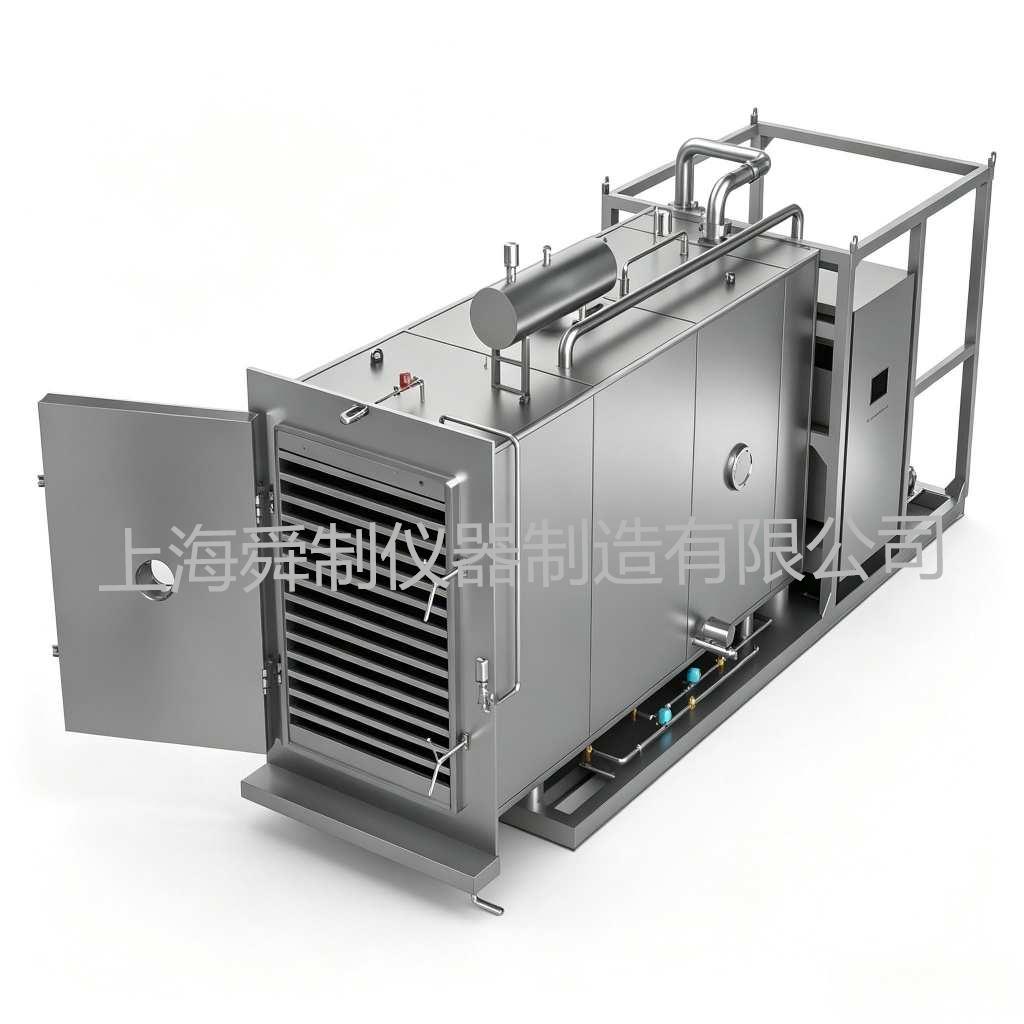

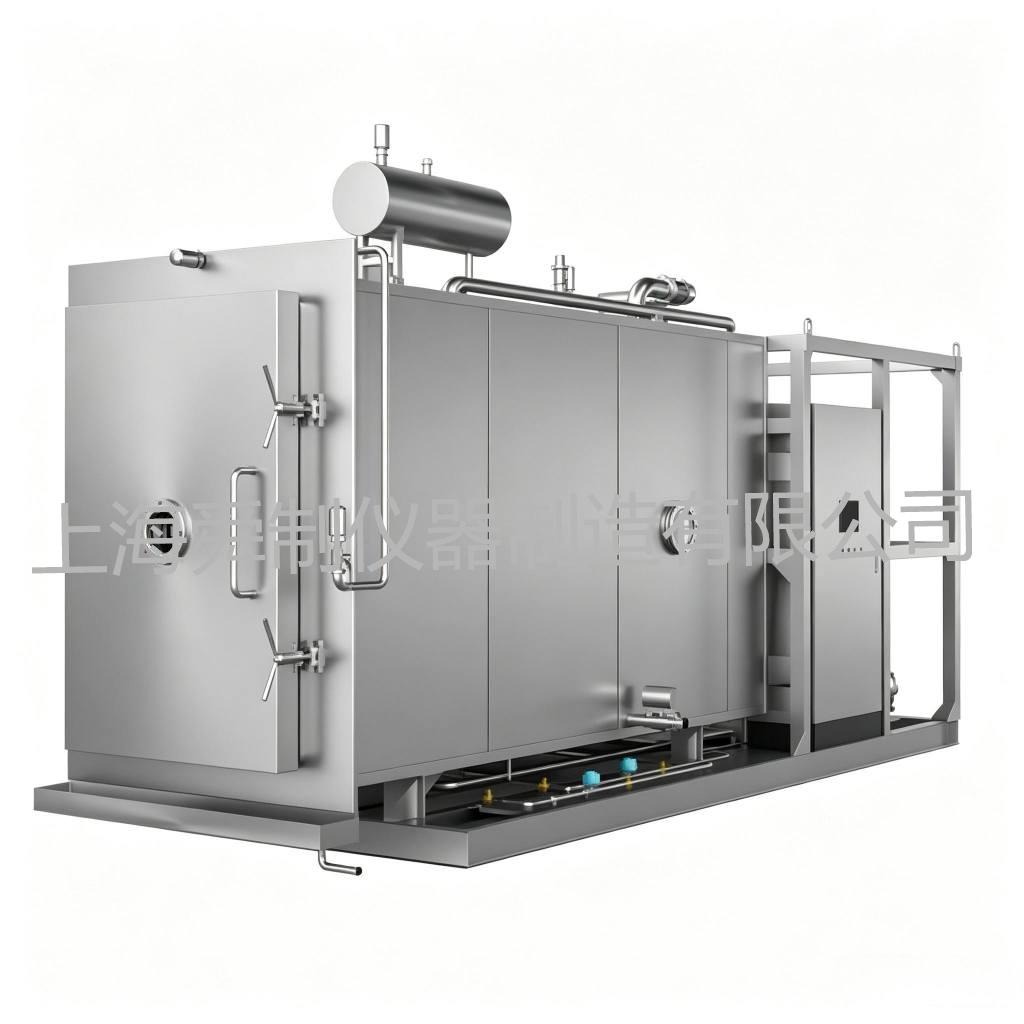

10㎡食品冻干机SZFD-10S主要技术参数


规格型号

SZFD-10S

干燥面积

10.19m2

装机功率:



36 KW

此为装机功率,并非运行功率。实际使用约20-30KW/h

电压

380V,3相电,50HZ

整机外形尺寸

4500*1600*2500mm

重量

5.5T

压缩空气

0.5-0.6mpa

冷却水流量

≥40m³/h



技术配置一览表

□ 冻干箱组件

1

箱体形状:

方形一体

2

冻干箱朝向:

洁净室

3

箱门开启方向:

/逆时针开启(俯视 用户确定)

 手动打开

4

箱体材料:

304  不锈钢,6mm厚度

5

箱门材料:

304  不锈钢

6

工作压力:

负压

7

冻干箱门观察窗:

1 个

8

冻干箱体观察窗:

2个(带有照明灯)

9

箱体外装饰:

304 不锈钢:1.2mm

□ 板层组件

1

板层面板材料:



304不锈钢板材质



2

板层结构:



304不锈钢(我公司独特技术的内焊法)

3

有效板层尺寸:



1100 mm×1200 mm

托盘:540×590×30=32个

4

板层数目:



8+1

5

板层有效面积:



10.19m2

6

板层间距:



 60 mm

7

板层降温速率:



+20℃降到-35℃/ 60分钟内 (空载,硅油入口)



8

板层升温速率:

-40℃升到+20℃/ 60分钟内 (空载,硅油入口)



9

板层最低温度:



-45℃到-50℃(空载,硅油入口)



10

板层最高温度:



+80℃   (空载,硅油入口)



11

板层温差:



≤ ±1℃(稳定后)



□ 冷阱组件

1

冷阱形状:



矩形

★ 结构紧凑、捕冰能力强、便于化霜、清洗



2

冷阱材料:



304  不锈钢



3

盘管材料:



304  不锈钢



4

冷阱凝冰量:



≥ 200 Kg

5

冷阱降温:



+20℃降到-35℃/ 60分钟内



6

冷阱最低温度:



-45℃到-55℃

7

冷阱观察窗:



有(带有照明灯)



8

除霜方式:



水淹没/水喷淋



9

保温材料:



聚氨脂发泡



□ 冷冻系统

1

冷冻机:



意大利原装进口Frascold

双极压缩机

2

制冷剂:



R507/R404A

3

冷冻机数量:



1台



4

板层制冷:



1台或2台自动控制(同时对板层制冷,物料直接接式制冷)



5

冷阱制冷:



1台或2台自动控制(同时对冷阱制冷,直接式制冷)



6

冷却水:



40 M3 / h  允许水温≤ 30℃。



冷冻系统保护调节装置:

★ 采用国际知名品牌的产品,精确、稳定、安全、可靠。

7

高压压力保护系统:



当系统排气压力超过允许压力时,自动切断冷冻机运行,防止意外事故发生。



8

油压压力保护系统:



当冷冻机处于长时间运行状态时,随时监控冷冻机的油压压力,防止冷冻机因缺油造成的损害。



9

自动收液装置:



当冷冻机处于待机状态时,该装置自动运行将系统中滞留的制冷剂收回储液罐,以利于再次开机。



10

膨胀阀



丹佛斯DANFOSS(丹麦Denmark)

11

电磁阀



丹佛斯DANFOSS(丹麦Denmark)

12

油分离器



FASIKE(法斯克)

13

高压控制器



丹佛斯DANFOSS(丹麦Denmark)

14

低压控制器



丹佛斯DANFOSS(丹麦Denmark)

15

油压差控制器



DANFOSS(丹麦Denmark)

16

视液镜



丹佛斯DANFOSS(丹麦Denmark)

17

停机后的制冷剂自动收液装置



丹佛斯DANFOSS(丹麦Denmark)

18

过滤器



FASIKE(法斯克)

19

压力表



LR/REFCO(德国/瑞士)油浸式压力表



20

汽液分离器



FASIKE(法斯克)

21

水冷式冷凝器



浙江,国内一线品牌

□ 真空系统

1





真空配置:



一台旋片泵+一台罗茨泵 =真空泵组



2

莱福士旋片泵/鲍斯罗茨泵(国内一线著名品牌)



3

数量:



2台



4

真空仪表:



德国莱宝

5

冻干箱抽空速率:



大气压→130 Pa ≤ 20分钟(干燥条件下)



6

补气阀

304不锈钢针阀,可自动调节真空度

7

放气阀

304不锈钢,配套呼吸阀

8

真空阀门



气动阀,自动控制开启关闭



9

系统最高真空:



10Pa

10

系统漏率:



≤ 25 Pa·l / sec(符合国家标准)



□ 加热循环系统

1

流体:



低粘度硅油 ( 25℃, 5cst )

★ 国产优质产品



2

流体管路材料:



304 不锈钢,焊接,有保温



3

循环泵:



南方泵业



4

循环泵数量:



1台



5

加热功率:



12kW

6

加热控制方式:



固态继电器



7

板式换热器:



浙江FORWON

8

测温探头:



美国OMG T型热电偶



□ 控制系统

1

控制方式:



自动+手动控制



2

控制系统:



西门子技术支持,中英文画面切换



3

控制柜



定制喷塑

4

远程控制

定制远程操控,可现实手机查看

5

触摸屏



昆仑通态

MCGS

6

交流接触器:



施耐德



7

空气断路器:



施耐德



8

接线端子:



知名品牌



9

其他电气元件



施耐德及正泰



□ 安全保护

1

整机启动保护:



设备的全部安全条件具备时,整机才能启动运行。



2

操作保护:



整机电气系统具有逻辑连锁、控制、保护功能。

3

 电机:



有过载、过热、缺相保护等



4

冷冻系统:



有声光报警,各部件均有控制器



5

真空压力:



有声光报警



6

加热系统:



有声光报警



7

循环系统:



有声光报警



8

停电、供电:



均有安全保护措施



9

缺水保护:





10

缺压缩空气保护:





11



故障停电保护:



冷阱与真空泵组之间的阀门自动关闭。

全部工艺阀门自动关闭,防止设备发生失控状态。



12

循环系统:



加热循环保护

加热器失控安全保护



13

真空泵启动的冷阱保护:



连锁



14

真空泵保护:



真空泵停转,泵头阀自动关闭
